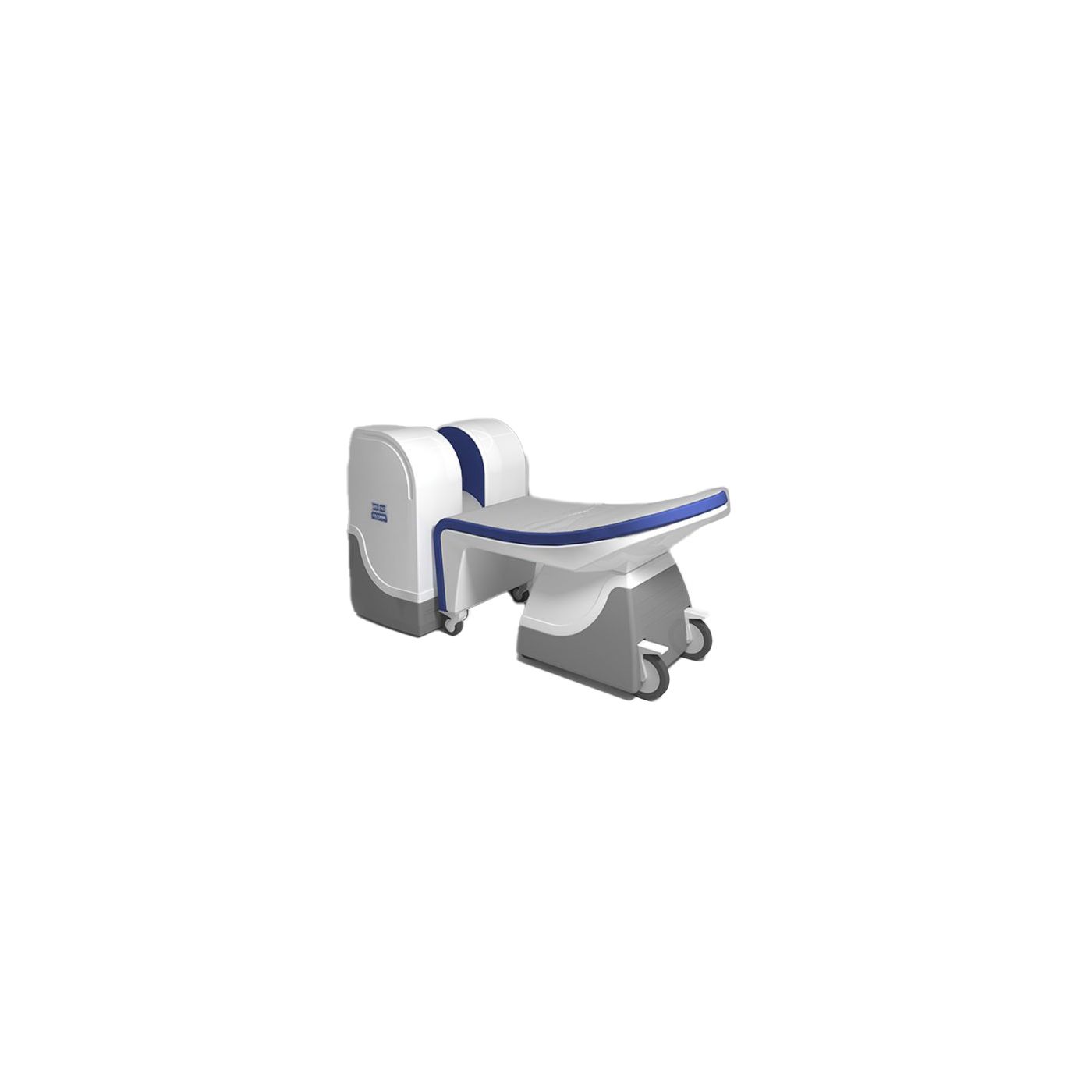

Аппарат МРТ для конечностей С.П. Гелпик ТМРпм – “РЕНЕКС”

Эргономичный и компактный

Эргономичный и компактный томограф в сочетании со скромными требованиями к помещениям позволяет эффективно использовать его не только в стационарах, но и в поликлинических отделениях для диагностики травматологических повреждений конечностей, а так же ортопедических, ревматологических и других заболеваний опорно-двигательной системы.

Преимущества ТМРпм - РЕНЕКС

• Диагностическая ценность

Томограф обеспечивает получение изображений тонких срезов (от 1 мм), ориентированных в любой заданной плоскости сечения.

• Удобство эксплуатации

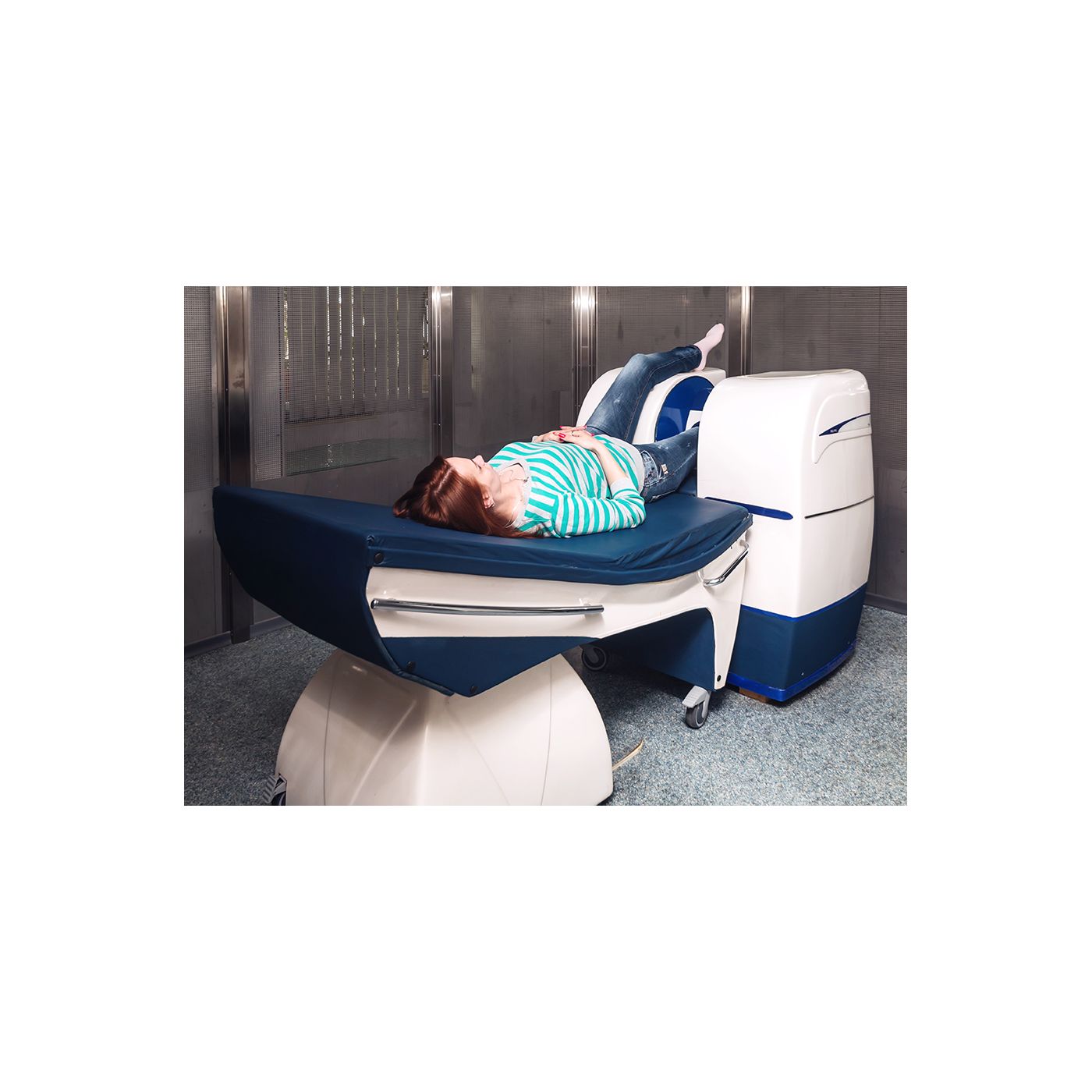

В процессе обследования обеспечиваются комфортные условия для пациента и свободный доступ врача к больному.

• Минимальные требования к помещению кабинета МРТ

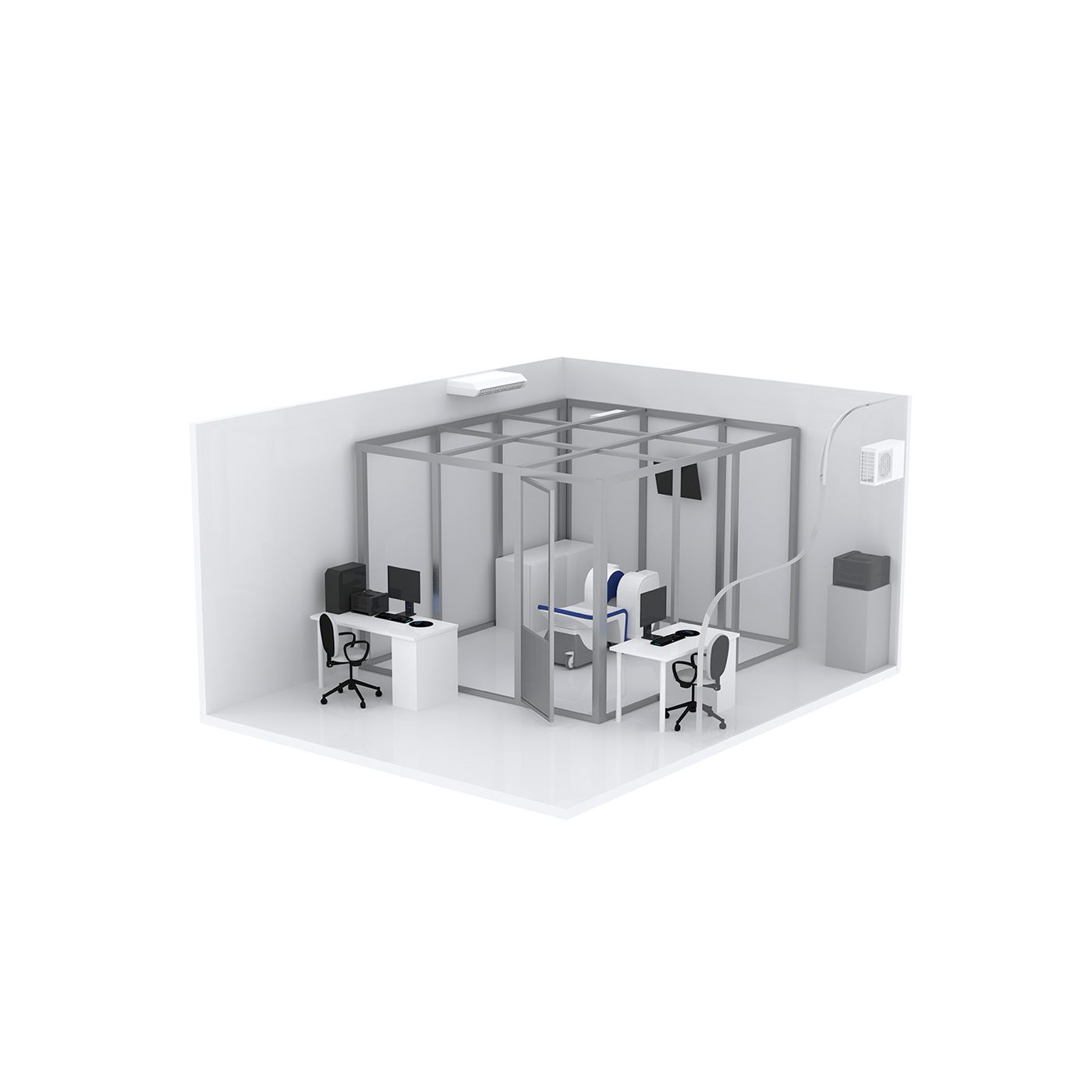

Небольшой вес магнитной системы и возможность выбора исполнения легкосборной экранирующей комнаты позволяют быстро устновить томограф на любом этаже здания в помещении площадью от 12 м² при минимальной строительной подготовке.

• Комфорт при проведении исследования

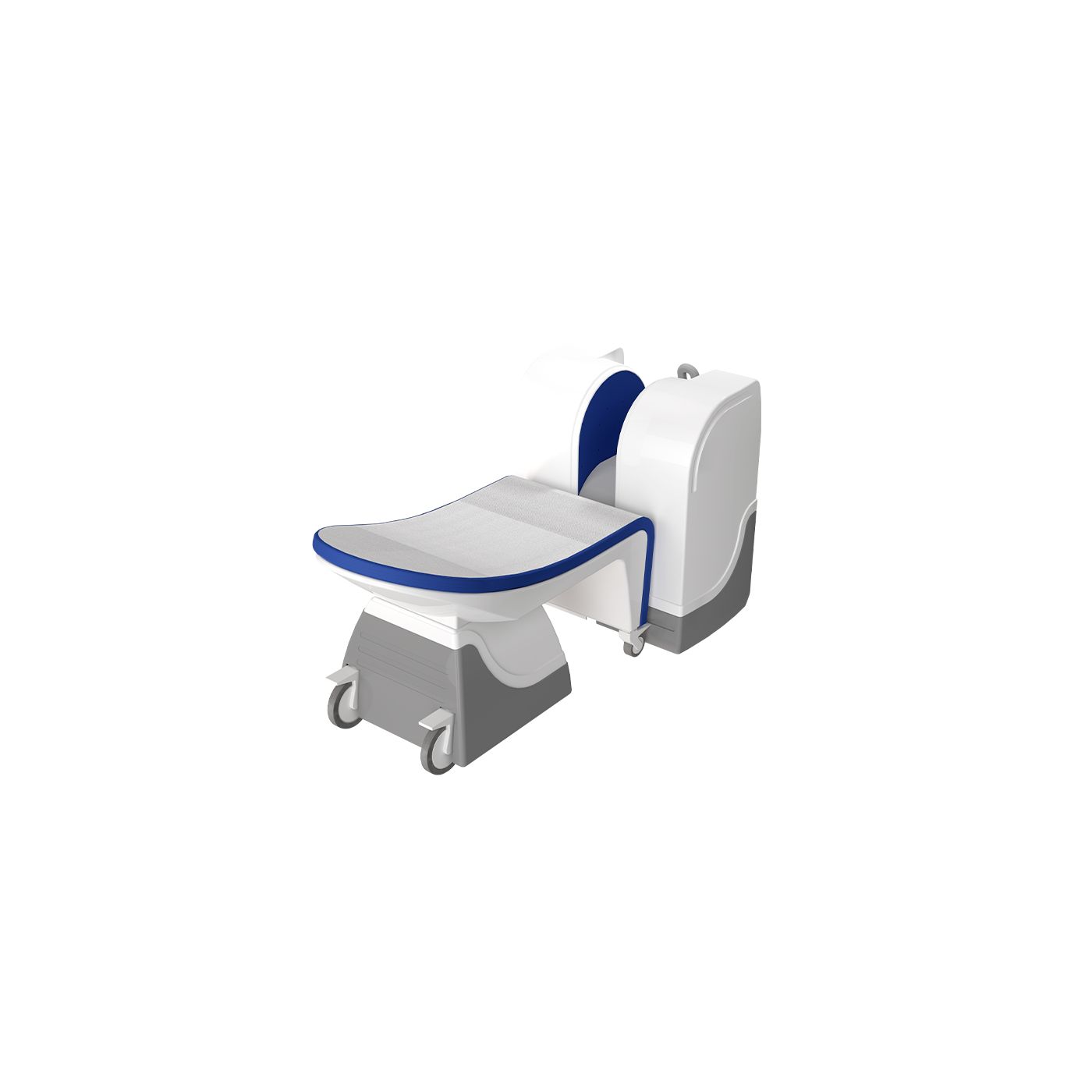

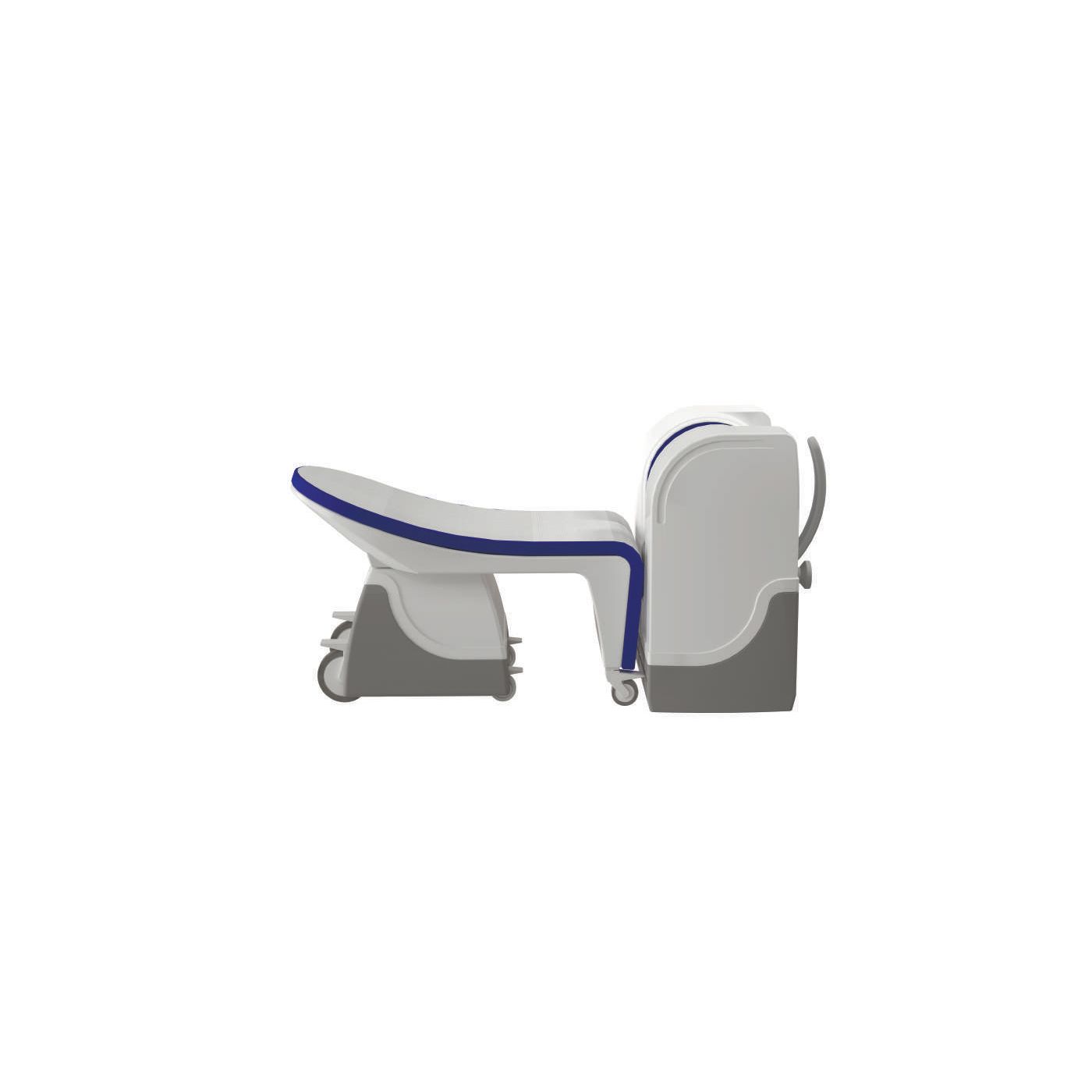

Полностью открытая, U-образная конструкция обеспечивает комфортные условия для пациента в процессе обследования, что особенно актуально при обследовании детей и пациентов, страдающих клаустрофобоией.

• Безвредность исследования

Отсутствие лучевой нагрузки при сканировании делает обследование абсолютно безопасным для пациента и обслуживающего персонала.

• Ресурсосберегающия эксплуатация

Потребляемая мощность не превышает 1 кВт. Возможна круглосуточная эксплуатация.

• Русскоязычный интерфейс

Делает работу на томографе простой и удобной, а также не требует длительной специальной подготовки лаборанта. Наличие независимого второго рабочего места врача с базой данных пациентов и изображений существенно повышает пропускную способность томографа. Время подготовки томографа к работе после включения питания — не более 1 мин.

Характеристики

• ТМРпм—«РЕНЕКС»работает от трехфазной или однофазной сети переменного тока с номинальным напряжением, соответственно, в ~380 В или ~220 В, частотой 50 Гц;
• Потребляемая томографом мощность — не более 1кВт;
• Габаритные размеры магнитной системы томографа, не более:
  • Длина — 500 мм;
  • Ширина — 860 мм;
  • Высота — 1000 мм;
• Высота стола для укладки пациента — 600 мм;
• Диапазон продольного перемещения стола пациента составляет 800 мм;
• Угол поворота стола в горизонтальной плоскости равен ±90° относительно продольной оси;
• Масса магнитной системы — не более 1400 кг;
• Рабочая зона томографа — сфера Ø180 мм;
• Индукция магнитного поля в пределах рабочей зоны составляет 0,32 Тл;
• Система автоматического термостатирования магнитной системы обеспечивает удержание ее температуры с точностью ±0,2 °С;

• Градиентная система обеспечивает максимальные градиенты в 20 мТл/м с временем нарастания до 60 Tл/м/сек;
• В библиотеку последовательностей входят:

• 2D — спин-эхо Т1;
• 2D — градиентное эхо Т1;
• Мульти-спин эхо;
• Турбо-спин эхо Т2;
• 2D — градиентное эхо Т2*;
• 3D — градиентное эхо Т1 и Т2*;
• Подавление сигнала от жира («STIR»);
• Реконструкция по неполному набору данных («Half Fourier»);

Характеристики изображений:

• Минимальная толщина слоя — 3 мм в 2D — режимах и 1 мм — в режиме 3D;
• Размер матрицы изображения варьируется от 64×64 до 512×512 элементов с возможностью задания прямоугольного поля зрения и неполного сбора данных;

• Максимальное количество одновременно получаемых срезов:

• 16 – в режимах 2D;
• 36 – в режиме 3D;

• «Пакетный» режим сканирования с возможностью создания собственных протоколов обследования;
• Возможность редактирования исполняемого «пакета» в процессе обследования;
• Удаленная диагностика оборудования с использованием сети Интернет;
• “Горячая линия” для срочного технического сопровождения Изготовителем;
• Занимаемое оборудованием ТМРпм—«РЕНЕКС» помещение — одна комната площадью от 17 м2

Комплект поставки

• Магнитная система открытого типа на базе постоянного магнита со встроенной системой термостатирования.
• Стойка электроники с градиентными усилителями, радиочастотным передатчиком, системным блоком рабочей станции оператора томографа, цифровым спектрометром, источником бесперебойного питания и блоком электроники обеспечения.
• Система компенсации паразитных электромагнитных полей.

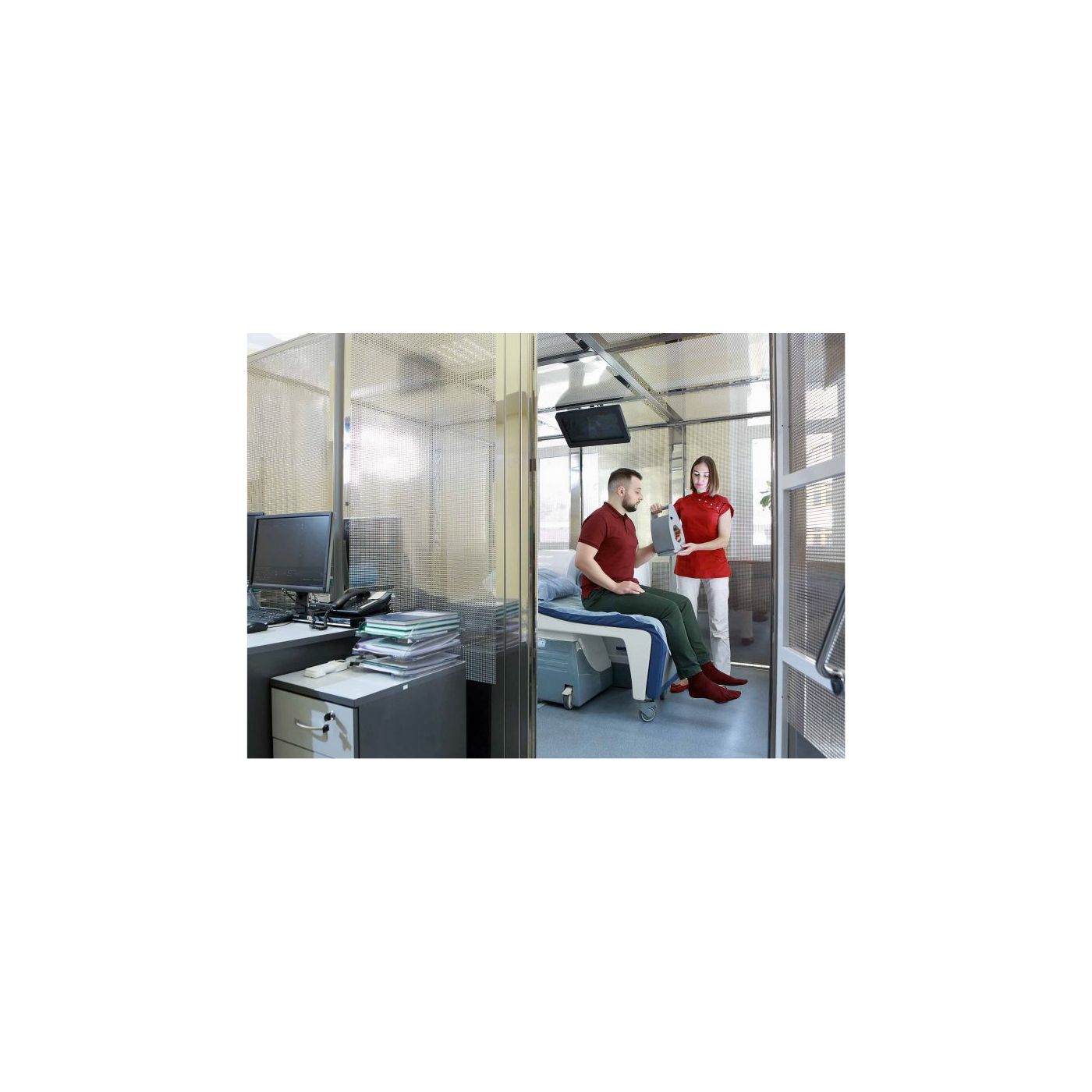

• Легкосборная экранирующая радиочастотная комната с блоком радиочастотных фильтров и встроенным монитором позиционирования и релаксации пациента.
• Приемо-передающие РЧ — катушки.
• Шкаф для хранения катушек.
• Мобильный стол пациента.
• Подставка для ног пациента.
• Рабочая консоль оператора ТМРпм – «РЕНЕКС»
• Рабочая станция врача ТМРпм — «РЕНЕКС»
• Комплексное программное обеспечение РЕНЕКС, полностью совместимое со стандартами PACS и DICOM 3.0
