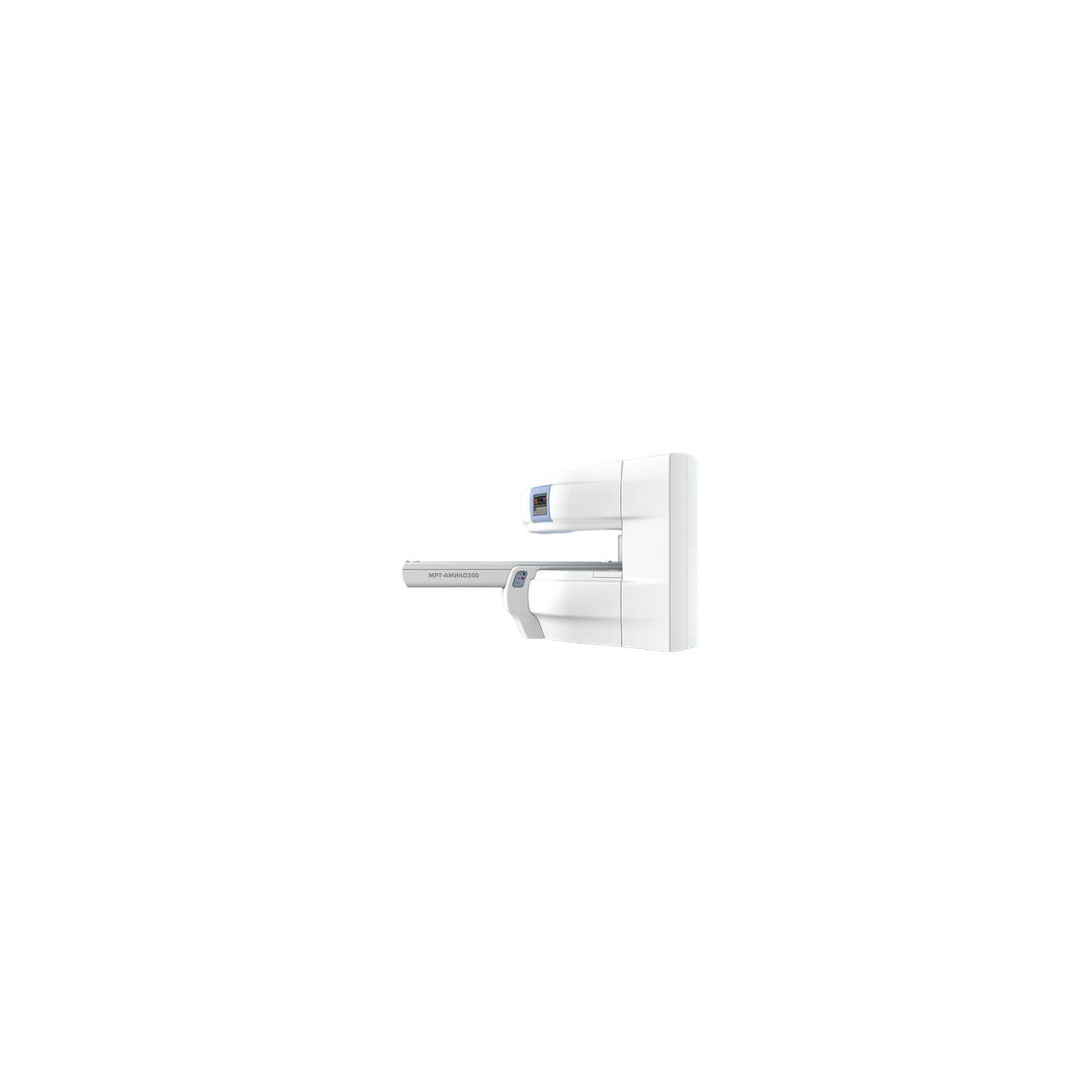

Магнитно-резонансный томограф МРТ-АМИКО300

Магнитно-резонансный томограф открытого типа с постоянным магнитом МРТ-АМИКО300 с полем 0,3 Тл дает возможность проводить в вашем медицинском центре рутинные исследования:

• в травматологии;
• ортопедии;
• неврологии;
• маммологии;
• скрининговые исследования крупных сосудов.

Приемущества МРТ-АМИКО300:

• отсутствие ионизирующего излучения;
• открытая форма и двухстоечная конструкция магнита, позволяющая легко контролировать маленьких детей, беспокойных пациентов, а также снижает риск клаустрофобии;
• простота настройки аппарата;
• минимальная необходимость в обслуживании оборудования.

Передовые технологии МРТ-АМИКО300:

Динамическая Система Балансировки (DBT)

Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов.

Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.

Система «Back-logic»

Уникальная система дает новое представление о системе МРТ, делая все подсистемы аппарата независимыми и оптимально взаимодействующими между собой. Это значительно увеличивает производительность, улучшает надежность и упрощает возможность её апгрейда.

Технология визуализации Разделение Жир-Вода

Визуализация воды и визуализация жира может быть произведена одновременно, что позволяет вдвое уменьшить время сканирования. Врач получит больше информации для наилучшей диагностики.

Радиочастотные катошки

Аппарат МРТ-АМИКО300 оснащается полным комплектом радиочастотных многоканальных приемных катушек для исследования всего тела человека:

• катушка бодиальная 14", 17”, 20",
• катушка для головы,
• катушка для шеи,
• катушка для плечевого сустава,
• катушка для колена или локтя,
• катушка для голеностопа,
• катушка для кисти.

Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.

Спецификации поставки

1. Магнит

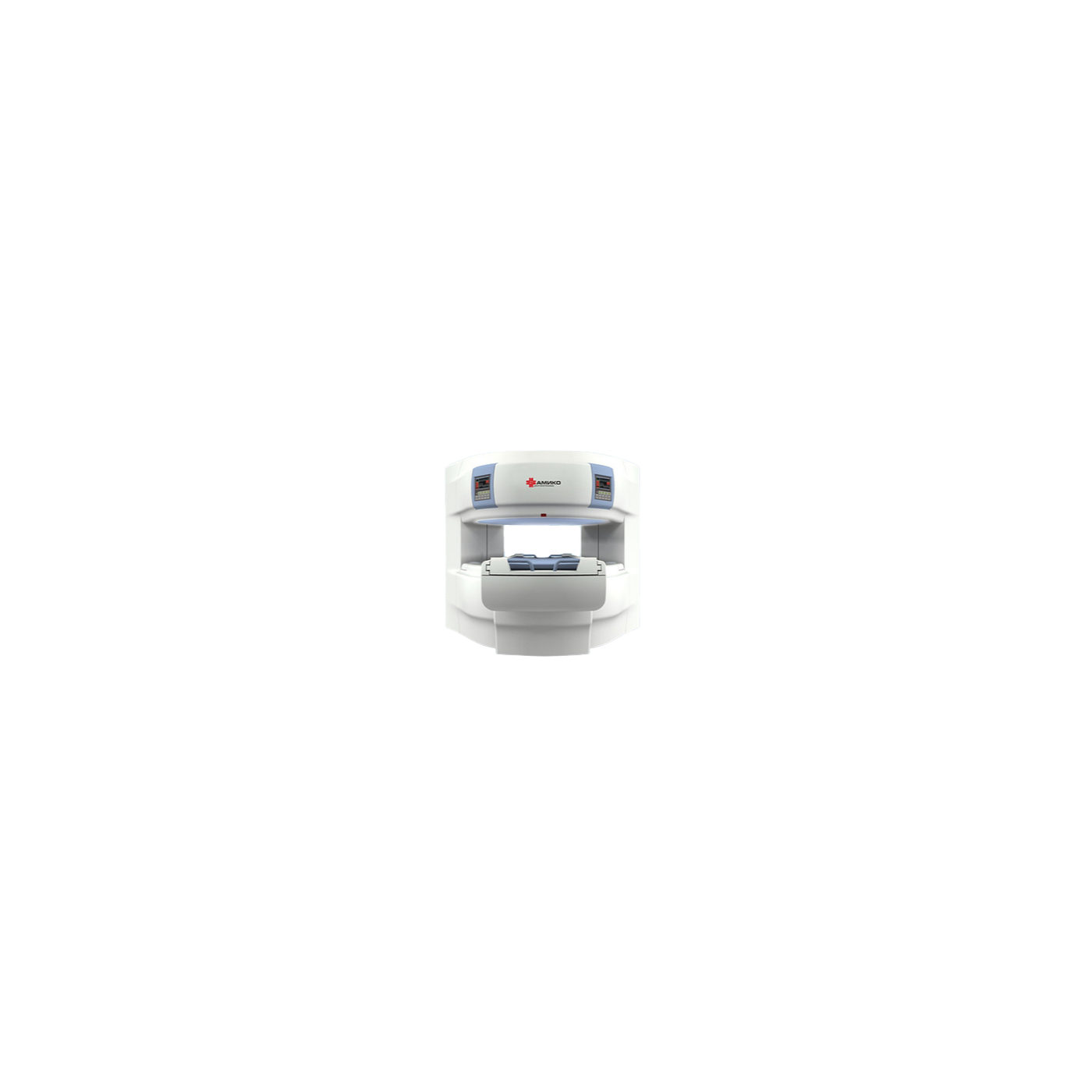

Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.

В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной МР томографии.

Вертикально направленное магнитное поле имеет напряженность 0,3 Тл. Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 220 см в вертикальном и 250 см в горизонтальном направлении от изоцентра магнита.

Вес магнита 15 тонн.

2. Стол для обследования пациента

Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода.

Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 160 кг.

3. Радиочастотная система и катушки

Томограф оснащен радиочастотной системой с пиковой мощностью усилителя 6 кВт и четырьмя каналами приемника.

Томограф укомплектован полным набором РЧ катушек: бодиальная  (трех размеров: 14", 17", 20"), для головы, шеи, коленного сустава, плечевого сустава, голеностопа, кисти.

Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.

4. Градиентная система

Мощность градиентной системы составляет 18 мТл/м, скорость нарастания градиентов - 55 мТл/(м*мс).

Градиентная система оснащена водяной системой охлаждения градиентных катушек.

5. Визуализация

Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.

Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.1 мм (3D) при поле обзора от 4 до 40 см с пространственным разрешением до 0,156 мм.

Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:

• Спин-эхо (SE),
• Быстрое спин-эхо (FSE),
• Градиентное эхо (GRE),
• Инверсия-восстановление спин-эхо (IRSE),
• РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
• Времяпролетная ангиография (TOF2D, 3D),
• Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
• Подавление сигнала свободной воды (FLAIR2D).​

​6. Рабочая станция

В состав МРТ входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет процессор Intel i5-2400, ОЗУ 4 ГБ, HDD 500 ГБ.

Программное обеспечение работает в международном медицинском стандарте DICOM 3.0. (форматы экспорта данных DICOM 3.1) , поддерживает:

• Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
• Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
• Возможность выведения на монитор одновременно нескольких кадров;
• Обеспечивает параллельный сбор данных с матрицей 1024х1024;
• Архивирование изображений в формате DICOM 3.0. на DVD-R диск.

Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF550.

Основные характеристики:

(с возможностью автоматического размещения  нескольких кадров на отпечатке)

• Используемый метод формирования изображения - термальная печать
• Разрешение печати - 320 dpi (5232 x 4360 точек)
• Передача полутонов - 4096 градаций серого  (12 бит представление)
• Максимальный размер отпечатка - 346,1 x 415,3 мм (14 x 17")
• Скорость вывода - 64 отпечатков/час
• Два подающих лотка для пленки разных форматов емкостью 125 листов
• Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
• Поддержка стандарта DICOM -3.1, встроенный интерфейс DICOM
• Работа в горизонтальном или в вертикальном положении
• 0,17 кв.м занимаемой площади
• Вес - 63 кг

7. Клетка Фарадея

Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6х4х2.2 м2 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.

8. Кондиционер

Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.

Параметры кондиционера:

• Мощность охлаждающего устройства 4650 Вт
• Мощность нагревающего устройства 4300/7800 Вт
• Охлаждающий эффект 13300/16800 Вт
• Эффект нагрева 12000 Вт
• Энергетический выход 2,58 Вт
• Объем воздухообмена 1800 м 3 / в час
• Область действия 55м 2 – 85 м 2
• Вес 58/112 кг

9. Требования к окружающей среде

• Температура: 22 + 4°С
• Влажность: 60% + 15%
• Давление воздуха: 860 гПа – 1060 гПа

10. Электротехнические требования системы

• Потребляемая мощность 20 кВт;
• Сеть трехфазный переменный ток, 380В ± 10%, 50Гц ± 1 Гц.
