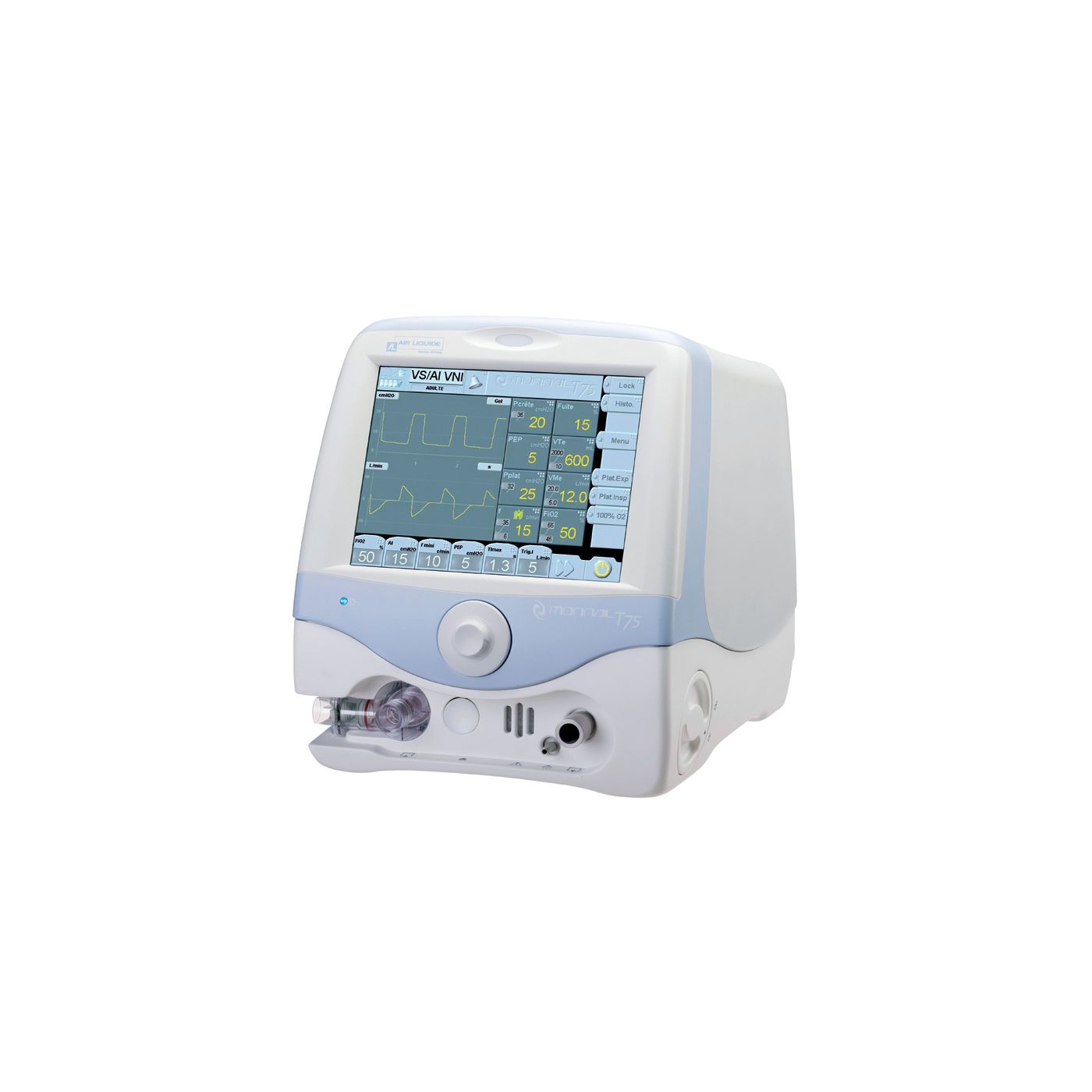

Стационарный аппарат искусственной вентиляции легких Monnal T75

Monnal T75 – один из представителей нового поколения вентиляторов для отделений реанимации и интенсивной терапии. Он поддерживает как инвазивную, так и неинвазивную вентиляцию взрослых пациентов и детей.

Прибор имеет компактную конструкцию с интегрированным клапанов выдоха. Клапан аппарата ИВЛ можно извлекать для очистки контура одним нажатием на клавишу. В ходе лечения все параметры состояния пациента и графики выводятся на встроенный дисплей аппарата ИВЛ. Для упрощения работы персонала в аппарате ИВЛ Monnal предусмотрен вывод на экран подсказок на русском языке. Также аппарат ИВЛ оснащен 2 разъемами для внешних подключений и видеовыходом. ИВЛ с помощью прибора Monnal подойдет для всех типов вентиляции (инвазивной, неинвазивной, вспомогательной, контролируемой) как у взрослых пациентов, так и у детей.

Для безопасности пациента в аппарате ИВЛ предусмотрены звуковые и визуальные тревоги с 3 степенями приоритетности. Тревога срабатывает при отключении аппарата Monnal от сети, обнаружении апноэ или при высоком давлении, а также в случае отключении пациента. Благодаря двойной турбине аппарат ИВЛ Monnal может работать от кислородного концентратора и от источника кислорода с высоким давлением.

Функционал Monnal T75

• Характеристики аппарата позволяю вентилировать все категории пациентов: взрослые, дети, новорожденные от 3 кг
• Турбинная технология делает возможной ИВЛ на атмосферном воздухе (FiO 21%), что исключает необходимость оснащения дополнительными источниками сжатого воздуха и позволяет использовать аппарат и для внутрибольничной транспортировки
• Возможность проведения как инвазивной ИВЛ, так и неинвазивной ИВЛ
• Встроенная аккумуляторная батарея дает возможность стандартной вентиляции взрослых пациентов до 3 часов без подключения к электрической сети
• Простота обслуживания и работы на аппарате:
• Концепция «все на одной странице» закладывает в аппарат нового поколения однозначный и интуитивно понятный принцип работы (выбор прикосновением, настройка и подтверждение ручкой-энкодером)

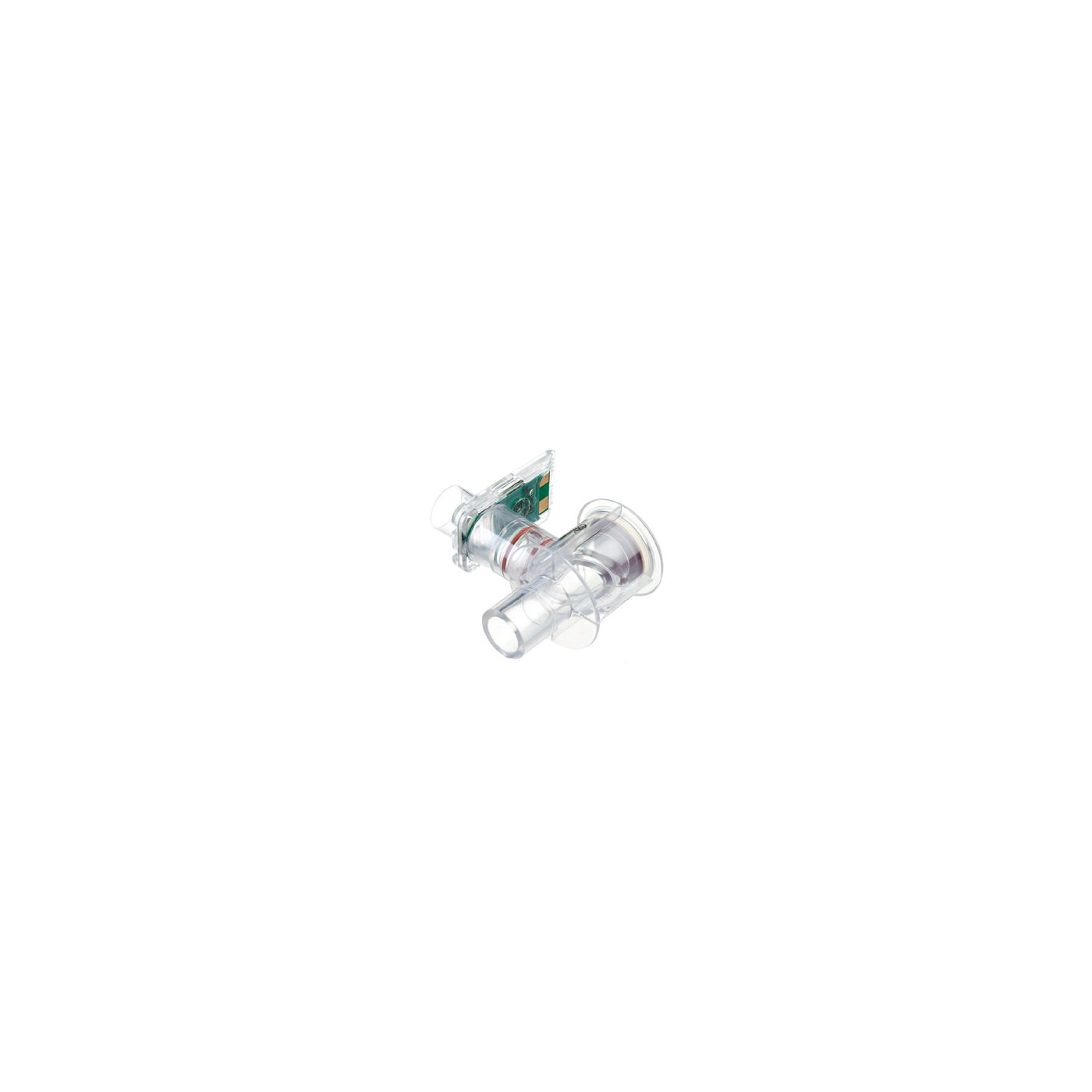

• Съемный составной экспираторный блок в одноразовом и автоклавируемом вариантах легко извлекается из аппарата нажатием одной кнопки
• Универсальность расходных материалов (контуры пациента, бактериологические фильтры, маски, канюли и т.д.) приводит к экономии и упрощению работе с принадлежностями (Могут быть использованы такие производители, как Intersurgical, FlexiCare и др.)
• Упрощенное плановое техобслуживание сводится к ежегодной проверке функциональности
• Несмотря на внешнюю простоту, аппарат Monnal T75 осуществляет полный мониторинг пациента, включая кривые и петли, а также в постоянном режиме отображает на экране параметры вентиляции
• Высокопоточная оксигенотерапия кислородо-воздушной смесью с использованием увлажнителя и маски/назальной канюли OptiFlow (до 80 л/мин)

• Встроенные в корпус аппарата датчик потока выдоха, клапан выдоха и датчик кислорода обеспечивают удобство и надежность работы аппарата при внутрибольничной транспортировке
• Опция капнографии и мониторинг механики легких обеспечивает выскоэффективную ИВЛ
• Все необходимые режимы вентиляции VCV/AVCV, PCV/APCV, PSV, CPAP, SIMV, PSIMV, DUO-LEVELS (двухфазный ППДДП), PS-Pro (адаптивный режим), PRVC (Pressure-Regulated Volume Controlled – Управляемая по объему вентиляция с регулированием давления), APRV (Air Pressure Realize Ventilation – Вентиляция со сбросом давления в дыхательных путях), NIV (неинвазивная вентиляция), Вентиляция апноэ  - в базовой комплектации
• Мониторинг легочной механики f/VTe, P0.1, Rstat, Cstat, Rdyn, Cdyn, WOB, NIF

Общие характеристики

• Размеры: 40 x 30 x 35 см

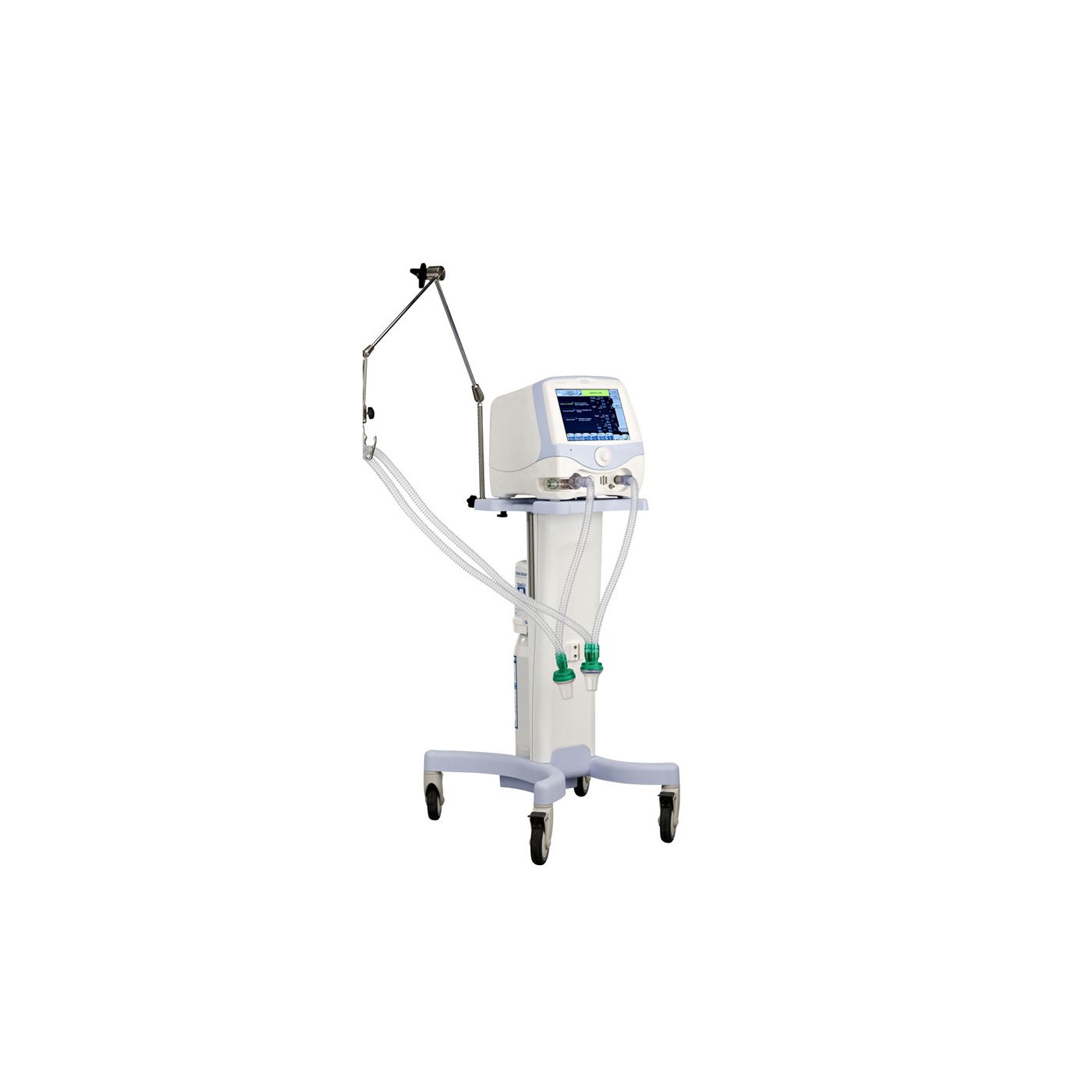

• Высота без/с подставкой: 35 см / 140 см
• Масса без/с подставкой: 16 кг / 32 кг
• Цветной сенсорный экран: 10,4" (26,4 см)
• Автономная работа: 3 часа (стандарт. ИВЛ)
• Пневматическая автономность:
  – турбина,
  – O2 2,5-6,0 бар

Рабочие характеристики

• Дыхательный объем: 40 – 2000 мл
• Давление на вдохе: 2 - 99 см вод. ст.
• Частота дыхания: 1 - 120 вд/мин
• Триггер: 1-10 л/мин или ВЫКЛ. в режиме «CMV»
• Максимальная скорость потока: 200 л/мин
• Время вдоха: 2 - 80 % полного цикла
• Pins: 2 - 99 см вод. ст.
• Ti/Ttot: 2 - 80 %
• Tins: 0,2 - 10 c
• Крутизна: 20 - 200 см вод. ст./с
• Концентрация O2: 21-100%

Мониторинг пациента

• дыхательный объем (VTi, VTe)
• минутный объем VMe (в т. ч. при спонтанной вентиляции)
• частота дыхания
• пиковое давление
• ПДКВ (PEEP)
• концентрация O2 FiO2
• давление плато
• кривые потока и давления в реальном времени F(t), P(t), с возможностью остановки для измерения
• петли: давление/объем (P/V), объем/поток (V/F), поток/давление (F/P)

Режимы вентиляции:

• CMV/ACMV – вентиляция по объему
• PCMV/APCMV– вентиляция по давлению
• SIMV – синхронизированная перемежающаяся принудительная ИВЛ
• PS-PEEP – ИВЛ с поддержанием давления на вдохе и ПДКВ
• CPAP – вентиляция с постоянным положительным давлением в дыхательных путях
• Duo level – спонтанная вентиляция с чередованием уровней СРАР
• вентиляция АПНОЭ
• NIV – неинвазивная масочная ИВЛ с компенсацией утечки
• PSV NIV – неинвазивная вентиляция с поддержанием давления
• CPAP NIV – неинвазивная вентиляция с ПДКВ
• Duo level NIV – неинвазивная вентиляция с чередованием двух уровней ПДКВ

  Тревоги:

  – Звуковые и визуальные
  – 3 степени приоритетности
• отключение от сети
• дисконнекция пациента
• апноэ
• высокое давление

Внешняя связь

• 2 разъема RS-232
• видеовыход
